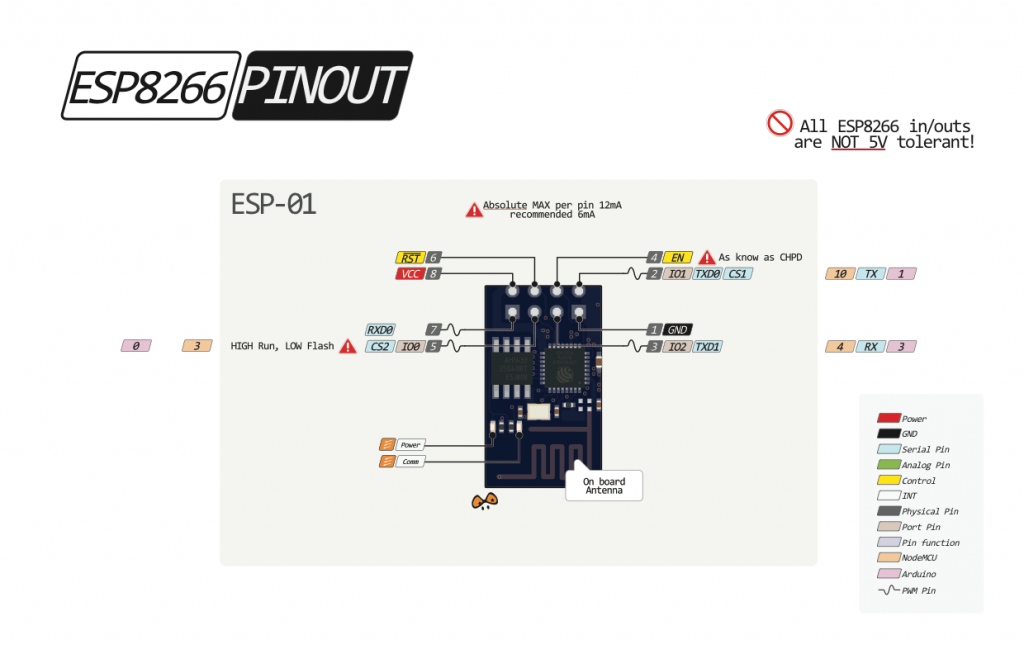

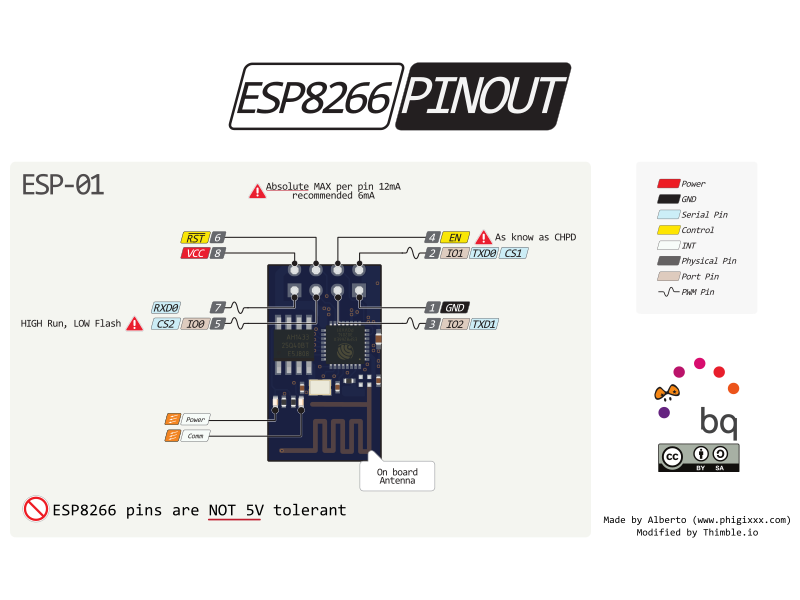

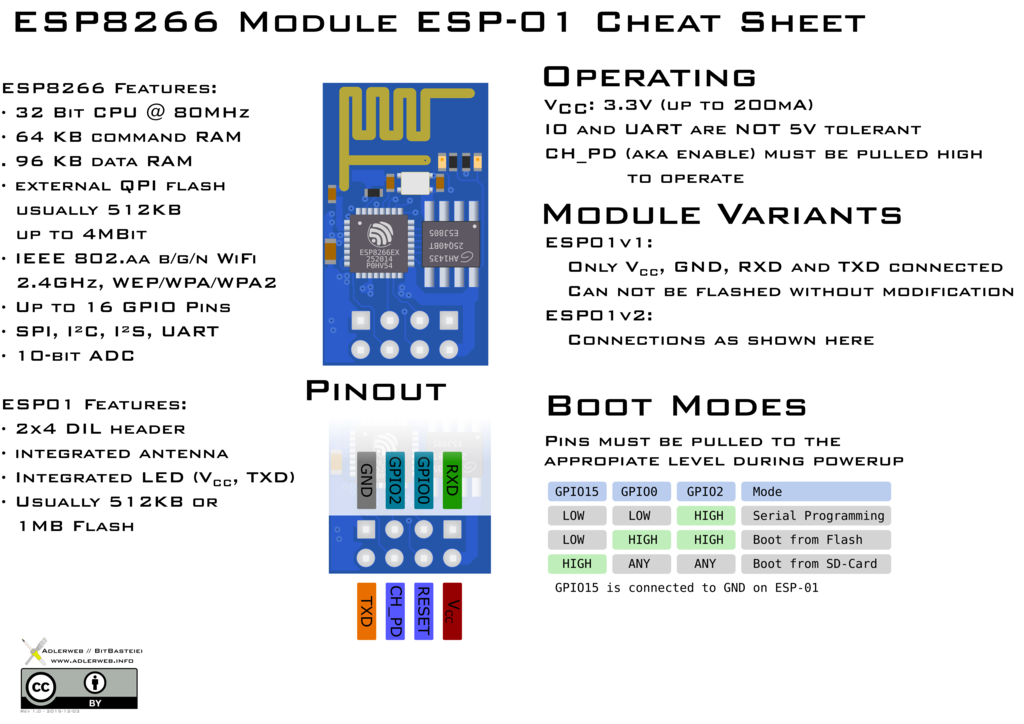

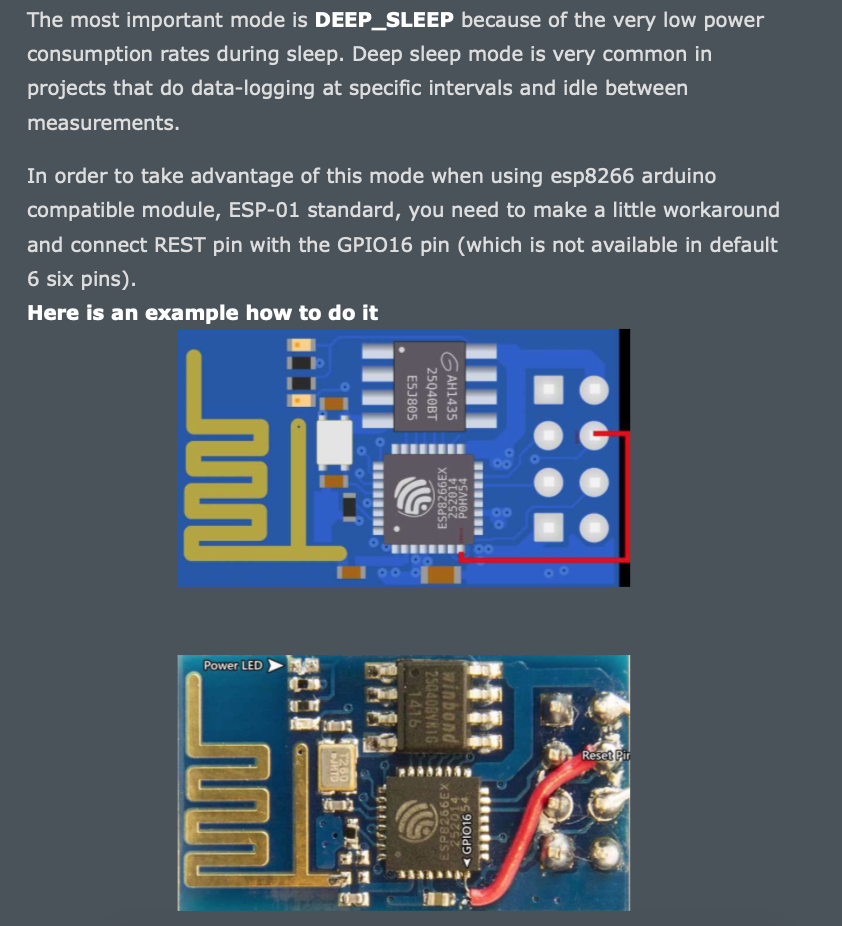

ESP-01S pinout / 燒錄



AMS1117-3.3V 電源降壓模組 LM1117 3.3V 穩壓

1 輸入:直流4.5V~7V (輸入電壓必須比要輸出電壓高1V以上)
2 輸出:3.3V,800mA (負載電流不能超過800ma)
3 雙面板設計,佈局美觀大方
4 特別設計2個排針固定孔,可直接固定在洞洞板上進行擴展實驗
5 輸入輸出使用2P單排排針,方便連接
6 PCB板尺寸:2.5cm*1.1cm
7 帶電源指示燈(紅色)

ESP8266 ESP-01 ESP 01S 麵包板 轉接板 ESP01

ESP-01S 轉接板
選擇NL CR 15200串列傳輸速率

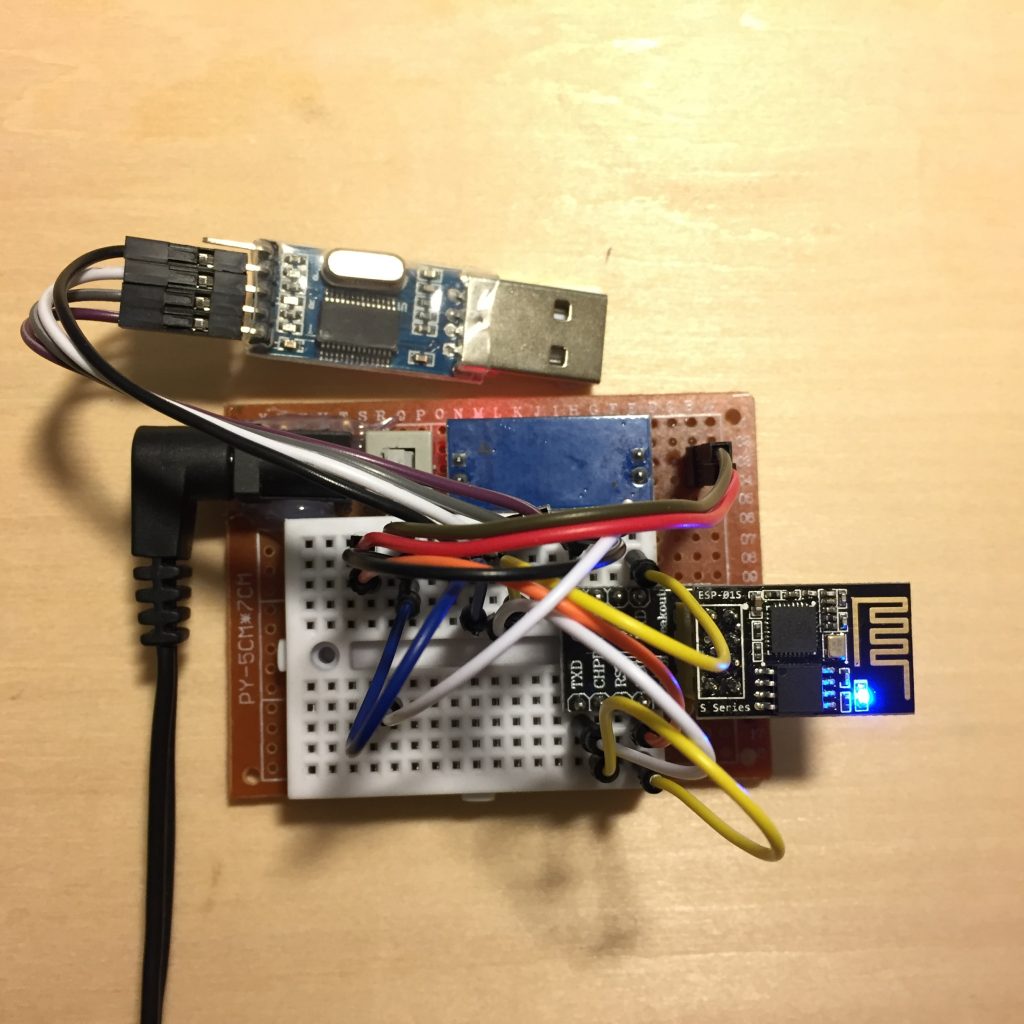

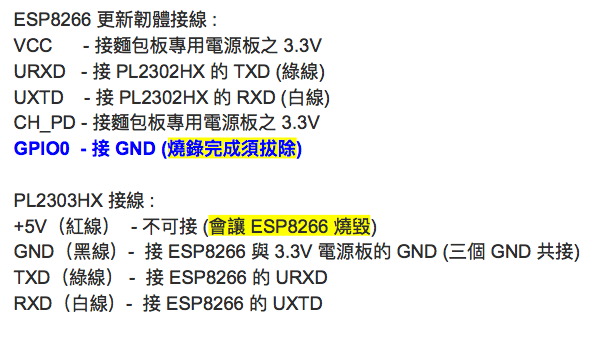

※接線法
ESP-01S —> 適配器
3.3V —> VCC
3.3V —> CH-PD
TX —> RX
RX —> TX

USB to TTL UART PL2303HX USB轉TTL

USB-TTL UART(PL2303HX)/USB轉RS232(UART TTL電位)/USB轉UART/USB轉TTL/USB to TTL/USB to RS232
