用 HAProxy 作 load balancer – 窮人的 SLB ( server load balance)

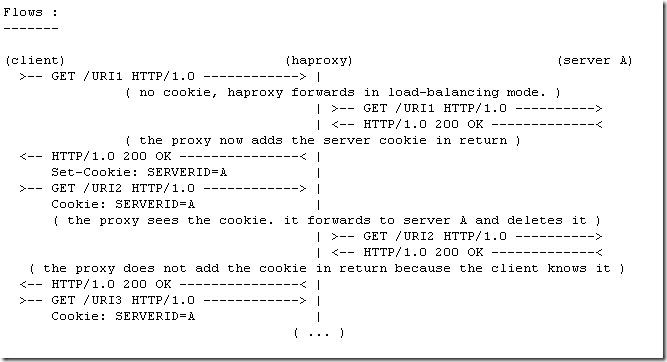

這是簡單版的架構, http flow:
cacae1dfce25d17bd8225bdcd8b7b772

其實, 裝起來並沒有想像中複雜, 只是準備一個測試環境比較麻煩些罷了–> vmware 又幫了我不少忙 😛

參考他的 online document:
http://haproxy.1wt.eu/download/1.3/doc/haproxy-en.txt

及架構圖
http://haproxy.1wt.eu/download/1.3/doc/architecture.txt

略翻完這兩個文件就可以來測試了 , 首先準備三台 web server : webA 到 webC , 然後還要一台 server 當 haproxy server 這台不用跑 apache , 安裝 haproxy 很簡單, 在 gentoo 就是 emerge –av haproxy , 設定檔要自己建 (放到 /etc/ )

我的 /etc/haproxy.cnf

listen webfarm 172.30.0.235:80
monitor-uri /haproxy_status
stats uri /stats
stats auth admin:admin
mode http
balance roundrobin
cookie SERVERID insert indirect
option httpchk HEAD /index.php HTTP/1.0
server webA 172.30.0.206:80 cookie A check
server webB 172.30.0.227:80 cookie B check
server webC 172.30.0.228:80 cookie C check

第一次連上後, haproxy 如他的 menual 寫的 , 會丟一個 cookie 給 client , 作為下次要連的實體 server 的依據 , 我把那台 apache 停掉, 果然就連到別去了 , 然後 phpinfo 中值得紀錄的是:

SERVER_NAME 就是 haproxy.cfg 中寫的 listen 的 IP , 然後 , SERVER_ADDR 就是實體連到的 apache 的 IP , haproxy 會不停的丟 HTTP/1.0 的 HEAD 取得 apache 是否還活著.

在 webA-C 的 aapache access log 中若 沒特別改的話, 就是紀錄 haproxy server 的 IP address

….

好了! 實驗完成了!

結論, HAProxy 在他的官網寫說他:

“ 提供一個免費/快速的 HA / LOAD BALANCE 方案 , 可是我覺得他僅能夠說 HA / BALANCE (並沒有很徹底的偵測 server loading) , 並且在 SPF 方面也並沒有很好的解決辦法.

不過呢, 至少 HAProxy 比 DNS roundrobin 還好.

各種 LOAD BALANCE 方案 評估表

SLB

CPU用量

轉送效率

偵測連線

roundrobin DNS

最佳,直接傳給client

NO

ipvsadm

最低

YES

mod_proxy

YES

haproxy

YES



過了一個晚上想了想 , 即使 Citrix / Alteon / Foundry 這些 SLB hardware device 也沒有做到真正的 loading detective , 所以就一個免費又高容量的 HAProxy 來說, 算是很好的 SLB 解決方案了.

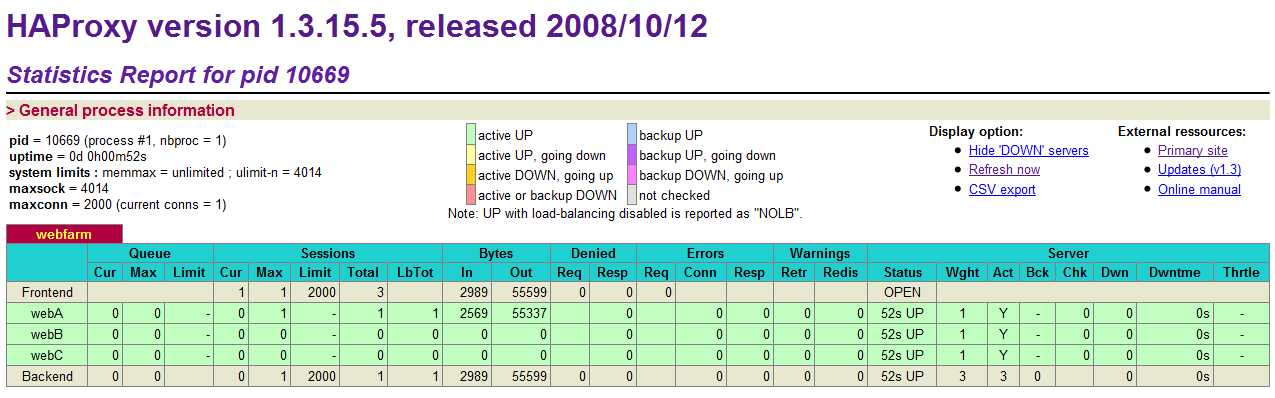

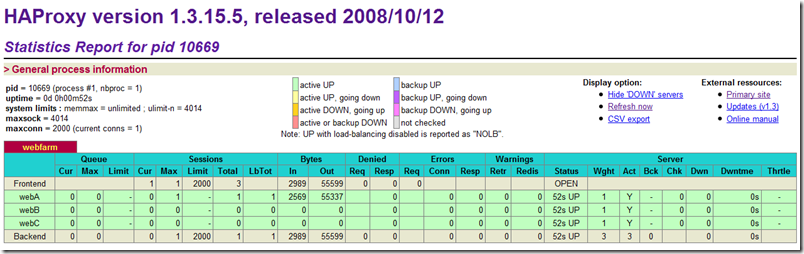

ㄎㄎ 有做過 HAProxy 實驗的都會貼這一張:

ec6601bde1fdb02e373efc74ea97e0f1
